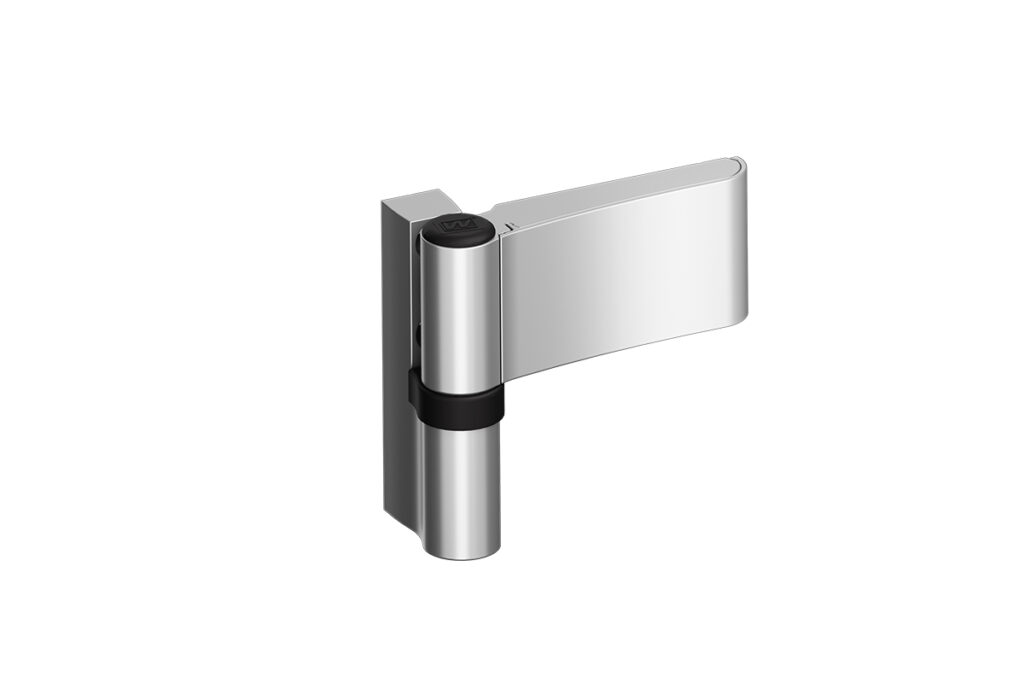

АХМ 2-СЕКЦІЙНИЙ
ОПИС
МАТЕРІАЛ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
ТИП: AXM 2-СЕКЦІЙНА - ПВХ
МАКСИМАЛЬНЕ ГРАНИЧНЕ НАВАНТАЖЕННЯ: 120 кг
МОЖЛИВІСТЬ ВИКОРИСТАННЯ У ПРОТИПОЖЕЖНИХ ДВЕРЯХ: ні
ІНШЕ:
- самостійне та плавне регулювання в 3-х напрямках
- швидке та легке встановлення
- сертифіковане виріб
КОД ТОВАРУ:
- AXM 1720456X - алюмінієвий для фальця 17 мм
- AXM 1920456X - алюмінієвий для фальця 19 мм
- AXM 2020456X - алюмінієвий для фальця 20 мм (фальц 17 мм + пластикова 3 мм проставка)
- AXM 2120456X - алюмінієвий для фальця 21 мм
- AXM 2220456X - алюмінієвий для фальця 22 мм (фальц 19 мм + пластикова 3 мм проставка)
- AXM 2420456X - алюмінієвий для фальця 24 мм (фальц 21 мм + пластикова 3 мм проставка)
<ПРОВЕРЬ КАЛЬКУЛЯТОР>
КЛАСИФІКАЦІЯ ПЕТЛІ AXM WG EN 1935:2002 + EN 1935:2002/AC:2003
для використання на аварійних виходах
4
7
6
0
1
4
1
13
.jpg) |
категорія використання (1-4) |
.jpg) |
міцність (3,4,7) |
.jpg) |
маса тестових дверей (0-7) |
.jpg) |
вогнестійкість (0,1) |
.jpg) |
безпека використання (1) |
.jpg) |
антикорозійна стійкість (0-4) |
.jpg) |
стійкість до злому (0,1) |
.jpg) |
клас петлі (1-14) |
Встановлення та регулювання:
Файли для завантаження
Файли
-
22 - DeklaracjaWłaściwościUżytkowych-Zawiasy-2025-nr01-angielska.pdf (22-deklaracjaw-a-ciwo-ciu-ytkowych-zawiasy-2025-nr01-angielska.pdf) Завантажити
-
INSTRUKCJA MONTAŻU AXM.PDF (instrukcja-monta-u-axm.pdf) Завантажити
-
Instrukcja regulacji - AXM.PDF (instrukcja-regulacji-axm.pdf) Завантажити
-
Badanie typu IFT - AXM.pdf (badanie-typu-ift-axm.pdf) Завантажити
-
AXM EXM HINGES for PVC.pdf (axm-exm-hinges-for-pvc.pdf) Завантажити
RAL 7016
ДОСТУПНІ КОЛЬОРИ ПЕТЕЛЬ
RAL 7016
RAL 7021
RAL 7024
RAL 9005
RAL 8077
RAL 8019
RAL 8017
RAL 8003
1036W
< /div>
RAL 9001
RAL 9010
RAL 9016
RAL 7035
RAL 9006
SILVER
TYTAN W9
ПРИРОДНЫЙ АНОД
НЕРЖАВЕЮЩЕЕ ПОКРЫТИЕ
ЗОЛОТАЯ ЕЛЕКТРОПОЛІРОВКА
W3 GOLD
< УВАГА! Представлені кольори є наочними і можуть незначно відрізнятися від реальних. Вигляд залежить, наприклад, від параметрів монітора або друку.
Pозміри:
 |
 |
| P - значення фальця при нульовому положенні петлі: |
Фальц 20мм, 22мм, 24мм виконано за допомогою пластикової розпірної шайби. |
| AXM 17.. - 17мм | |
| AXM 19.. - 19мм | |
| AXM 21.. - 21мм |
Розмітка просвердлених отворів:
 |
свердління Ø5 крізь сталеву арматуру |
 |
свердління Ø5 на глибину 10 мм (зазвичай лише крізь матеріал для армування) |
 |
вимірювання відстані свердління для даної системи визначено індивідуально для кожної системи, щоб свердління проходило з повним армуванням, а не, наприклад, у його стінці або за ним. Це значення також використовується для розміщення ручного шаблону для свердління отворів у профілях на відповідній відстані. |
Регулювання:
