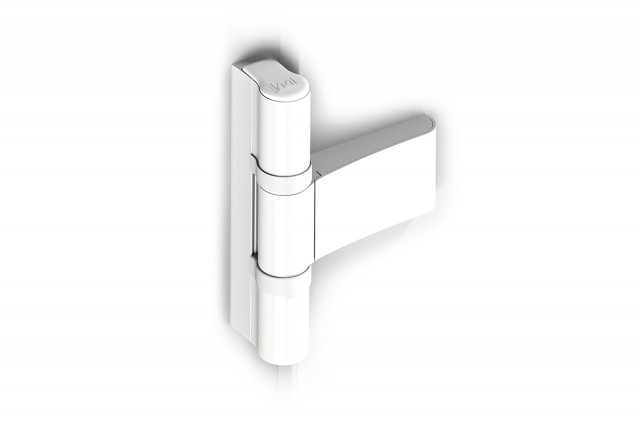

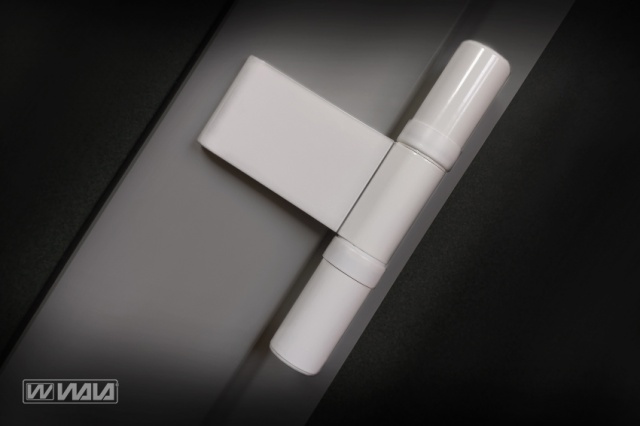

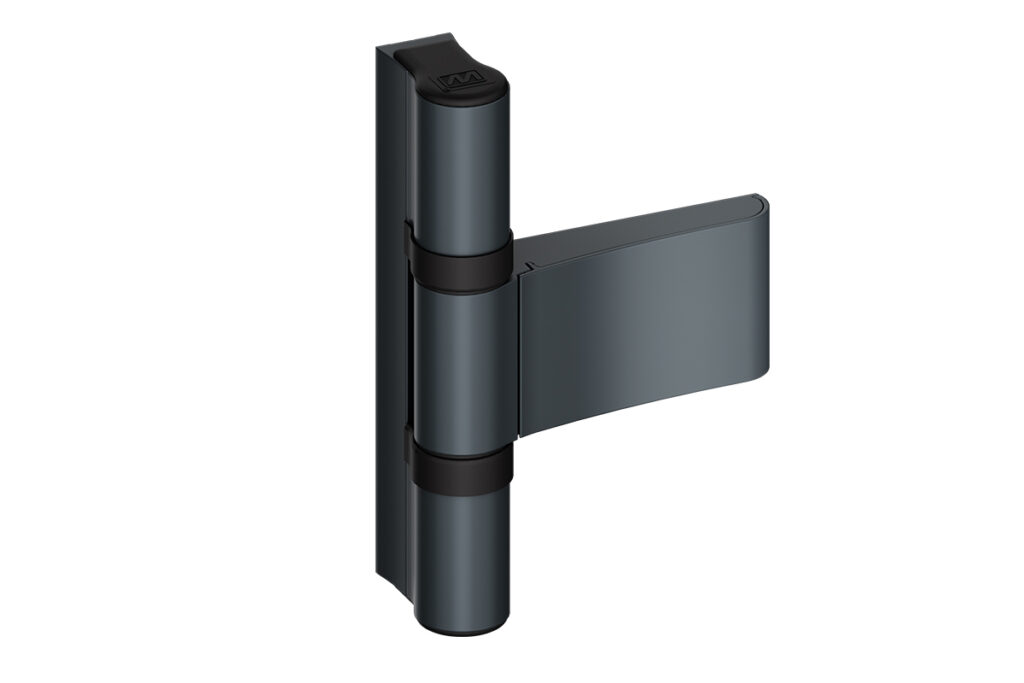

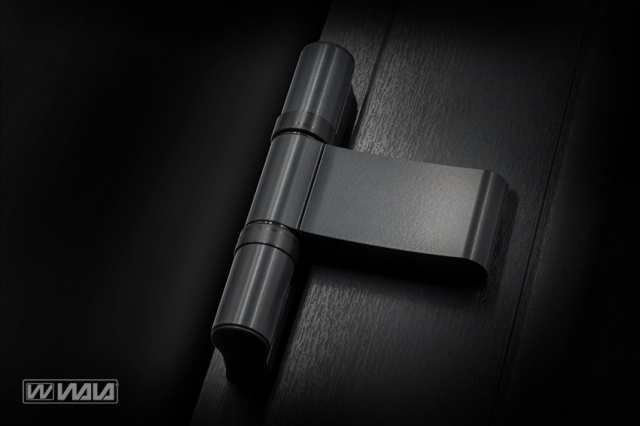

AXL 3-СЕКЦІЙНА
ОПИС
МАТЕРІАЛ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
ТИП: AXL 3-СЕКЦІЙНА - ПВХ
МАКСИМАЛЬНЕ ДОПУСТИМЕ НАВАНТАЖЕННЯ: 160 кг
МОЖЛИВІСТЬ ВИКОРИСТАННЯ В ПРОТИПОЖЕЖНИХ ДВЕРЯХ: ні
ІНШЕ:
- самостійне плавне налаштування в 3-х напрямках
- швидке та легке встановлення
- сертифіковане виріб
КОД ТОВАРУ:
- AXL 1710457X - алюмінієва для фальця 17 мм
- AXL 1910457X - алюмінієва для фальця 19 мм
- AXL 2210457X - алюмінієва для фальця 22 мм
- AXL 2410457X - алюмінієва для фальця 24 мм
ПЕРЕВІРТЕ КАЛЬКУЛЯТОР
КЛАСИФІКАЦІЯ ЗАВІСИ AXL WG EN 1935:2002 + EN 1935:2002/AC:2003
для використання на аварійних дверях
ПЕРЕВІРТЕ КАЛЬКУЛЯТОР
КЛАСИФІКАЦІЯ ЗАВІСИ AXL WG EN 1935:2002 + EN 1935:2002/AC:2003
для використання на аварійних дверях
.jpg) |
категорія користування (1-4) |
.jpg) |
міцність (3,4,7) |
.jpg) |
маса тестових дверей (0-7) |
.jpg) |
вогнестійкість (0,1) |
.jpg) |
безпека використання (1) |
.jpg) |
стійкість до корозії (0-4) |
.jpg) |
стійкість до злому (0,1) |
.jpg) |
клас петлі (1-14) |
Встановлення та регулювання:
Файли для завантаження
ДЕКЛАРАЦІЇ ДІЯЛЬНОСТІ
Файли
-
22 - DeklaracjaWłaściwościUżytkowych-Zawiasy-2025-nr01-angielska.pdf (22-deklaracjaw-a-ciwo-ciu-ytkowych-zawiasy-2025-nr01-angielska-2.pdf) Завантажити
-
Instrukcja montażu - AXL 3skrzydełkowy - Zawiasy lakierowane.pdf (instrukcja-monta-u-axl-3skrzyde-kowy-zawiasy-lakierowane.pdf) Завантажити
-
Instrukcja montażu - AXL 3skrzydełkowy - Powłoki galwaniczne.pdf (instrukcja-monta-u-axl-3skrzyde-kowy-pow-oki-galwaniczne.pdf) Завантажити
-
Instrukcja regulacji - AXL 3 skrzydełkowy.pdf (instrukcja-regulacji-axl-3-skrzyde-kowy.pdf) Завантажити
-
Demontaż 3 skrzydełka - AXL - Zawiasy lakierowane.pdf (demonta-3-skrzyde-ka-axl-zawiasy-lakierowane.pdf) Завантажити
-
Demontaż 3 skrzydełka - AXL - Powłoki galwaniczne.pdf (demonta-3-skrzyde-ka-axl-pow-oki-galwaniczne.pdf) Завантажити
-
Badanie typu IFT - AXL 3 skrzydełkowy.pdf (badanie-typu-ift-axl-3-skrzyde-kowy.pdf) Завантажити
-
Zawiasy PCV EN.pdf (zawiasy-pcv-en.pdf) Завантажити
RAL 7016
ДОСТУПНІ КОЛЬОРИ ПЕТЕЛЬ
RAL 7016
RAL 7021
RAL 7024
RAL 9005
RAL 8077
RAL 8019
RAL 8017
RAL 8003
1036W
< /div>
RAL 9001
RAL 9010
RAL 9016
RAL 7035
RAL 9006
SILVER
TYTAN W9
ПРИРОДНЫЙ АНОД
НЕРЖАВЕЮЩЕЕ ПОКРЫТИЕ
ЗОЛОТАЯ ЭЛЕКТРОПОЛИРОВКА
W3 GOLD
< УВАГА! Представлені кольори є ілюстративними і можуть незначно відрізнятися від реальних. Зовнішній вигляд залежить, наприклад, від параметрів монітора чи друку.
Розміри:
 |
| P - значення фальця при нульовому положенні петлі: |
| AXL 17.. - 17mm |
| AXL 19.. - 19mm |
| AXL 22.. - 22mm |
| AXL 24.. - 24mm |
Розмітка просвердлених отворів:
 |
свердління Ø5 через сталеву арматуру |
 |
свердління Ø5 на глибину 10 мм (зазвичай тільки через матеріал для армування) |
 |
вимірювання відстані свердління для даної системи визначається індивідуально для кожної системи, щоб свердління проходило з повним армуванням, а не, наприклад, у його стінці або за ним. Це значення також використовується для розміщення ручного шаблону для свердління отворів у профілях на відповідній відстані. |
Pегулювання:
