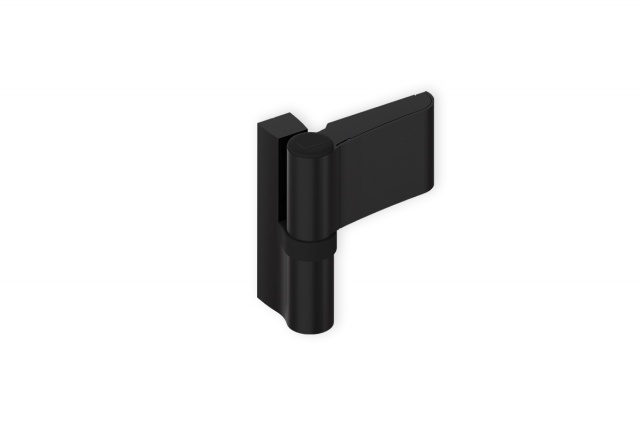

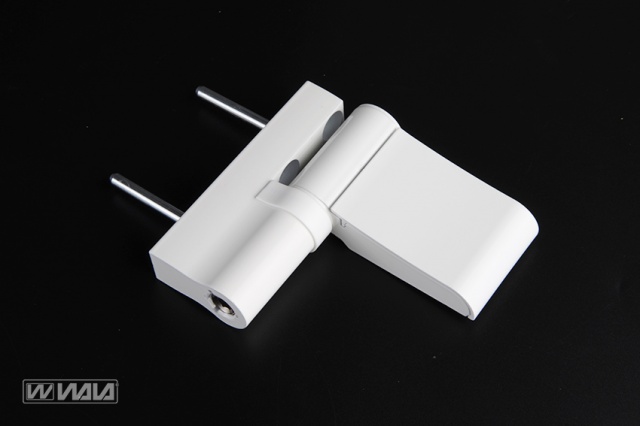

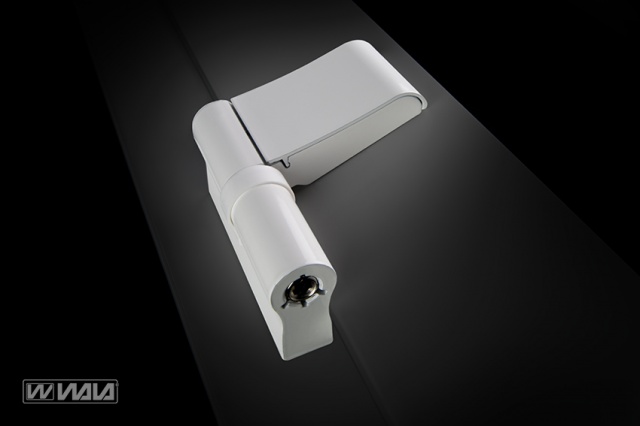

AXS 2-СЕКЦІЙНА

ТИП: AXS 2-СЕКЦІЙНА - ПВХ МАКСИМАЛЬНЕ ГРАНИЧНЕ НАВАНТАЖЕННЯ: 120 кг МОЖЛИВІСТЬ ВИКОРИСТАННЯ У ПРОТИПОЖЕЖНИХ ДВЕРЯХ: немає ІНШЕ: - самостійне та плавне регулювання в 3-х напрямках - швидкий і легкий монтаж КОД ТОВАРУ: - AXS 1720456X - алюмінієвий для фальця 17 мм - AXS 1920456X - алюмінієвий для фальця 19 мм - AXS 2020456X - алюмінієвий для фальця 20 мм (фальц 17 мм + пластикова 3 мм прокладка) - AXS 2120456X - алюмінієвий для фальця 21 мм - AXS 2220456X - алюмінієвий для фальця 22 мм (фальц 19 мм + пластикова 3 мм прокладка) - AXS 2420456X - алюмінієвий для фальця 24 мм (фальц 21 мм + пластикова 3 мм прокладка)

ПЕРЕВІРТЕ КАЛЬКУЛЯТОР Встановлення та регулювання:

Файли

INSTRUKCJA REGULACJI - AXS.pdf (instrukcja-regulacji-axs.pdf) Завантажити
INSTRUKCJA MONTAŻU - AXS.pdf (instrukcja-monta-u-axs.pdf) Завантажити
ZAWIAS PCV AXS - OBRÓBKA.pdf (zawias-pcv-axs-obr-bka.pdf) Завантажити
AXS HINGES for PVC.pdf (axs-hinges-for-pvc.pdf) Завантажити

RAL 7016

ДОСТУПНІ КОЛЬОРИ ЗАВІС

RAL 7016

RAL 7021

RAL 7024

RAL 9005

RAL 8077

RAL 8019

RAL 8017

RAL 8003

1036W

/div>

RAL 9001

RAL 9010

RAL 9016

RAL 7035

RAL 9006

SILVER

TYTAN W9

ПРИРОДНЫЙ АНОД

НЕРЖАВЕЮЩЕЕ ПОКРЫТИЕ

ЗОЛОТАЯ ЭЛЕКТРОПОЛИРОВКА

W3 GOLD

< ДОСТУПНІ КОЛЬОРИ МАТЕРІАЛУ / ЗАГЛУШКИ

ЧОРНИЙ ПЛАСТИК

БІЛИЙ МАТЕРІАЛ

УВАГА!
Представлені кольори є ілюстративними і можуть незначною мірою відрізнятися від реальних.
Зовнішній вигляд залежить, наприклад, від параметрів монітора або друку.

Розміри:


P - значення фальця при нульовому положенні петлі:	Фальц 22 мм, 23 мм, 24 мм виконаний за допомогою пластикової 3 мм розпірної шайби.
AXS 17.. - 17мм
AXS 19.. - 19мм
AXS 21.. - 21мм

Розмітка просвердлених отворів:

	свердління Ø5 через сталеву арматуру
	свердління Ø5 на глибину 10 мм (зазвичай лише через матеріал для армування)
	вимірювання відстані свердління для даної системи визначено індивідуально для кожної системи, щоб свердління проходило з повним армуванням, а не, наприклад, у його стінці або за ним. Це значення також використовується для розміщення ручного шаблону для свердління отворів у профілях на відповідній відстані.
