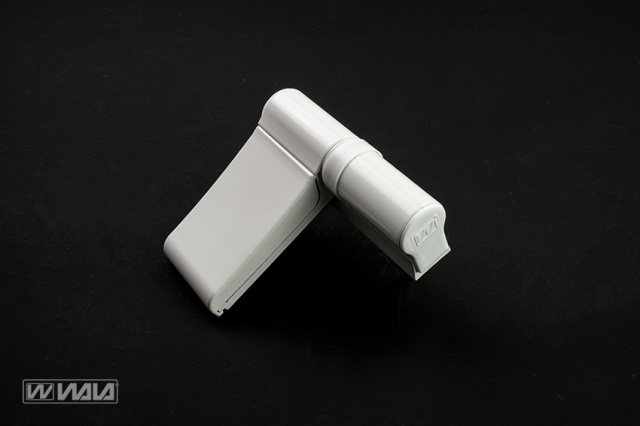

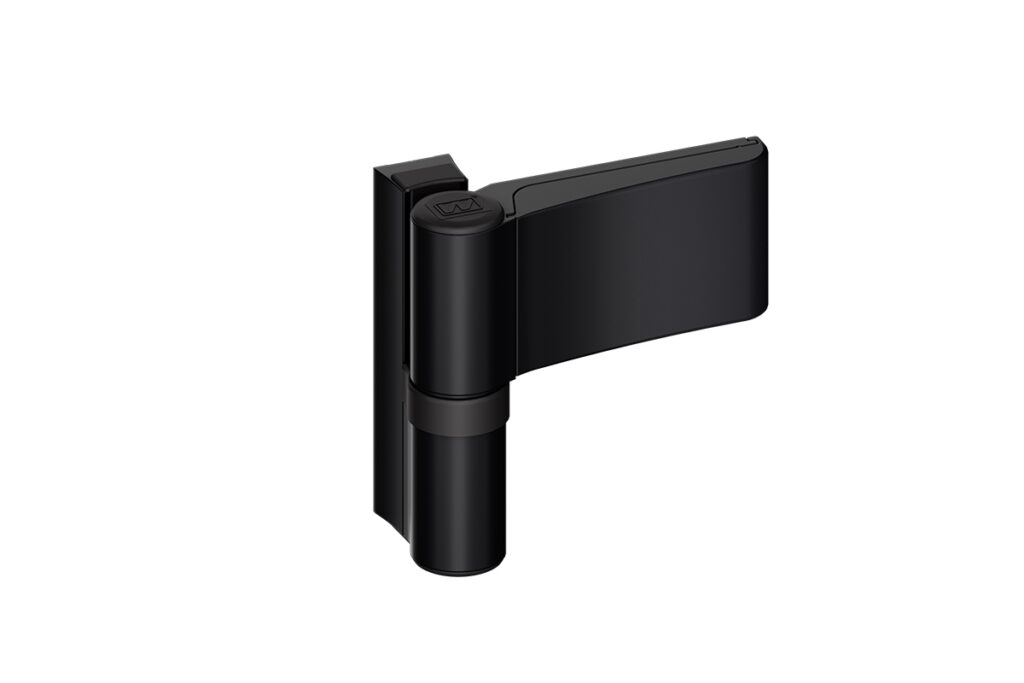

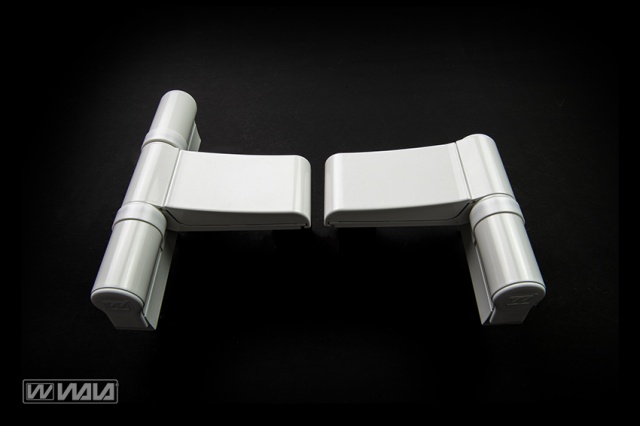

EXL 2-секційна
ТИП: EXL 2-СЕКЦІЙНА- ПВХ
Максимальне гранично допустиме навантаження: 160 кг
Можливість використання у протипожежних дверях: ні
Інше:
-
Самостійне та плавне регулювання у 3-х напрямках
-
Швидкий і легкий монтаж
-
Сертифікований виріб
Код товару:
-
EXL 1710456X – алюмінієвий для фальцю 17 мм
-
EXL 1910456X – алюмінієвий для фальцю 19 мм
-
EXL 2210456X – алюмінієвий для фальцю 22 мм
-
EXL 2410456X – алюмінієвий для фальцю 24 мм
Класифікація завіси EXL WG EN 1935:2002 + EN 1935:2002/AC:2003
Для використання на дверях аварійного виходу
|
|
|
|
|
|
|
|
|
| 4 | 7 | 7 | 0 | 1 | 4 | 1 | 14 |
.jpg) |
Категорія використання (1-4) |
.jpg) |
Міцність (3,4,7) |
.jpg) |
Маса тестових дверей (0-7) |
.jpg) |
Вогнестійкість (0,1) |
.jpg) |
Безпека використання (1) |
.jpg) |
Антикорозійна стійкість (0-4) |
.jpg) |
Стійкість до зламу (0,1) |
.jpg) |
Клас завіси (1-14) |
Встановлення та регулювання:
Файли
-
22 - DeklaracjaWłaściwościUżytkowych-Zawiasy-2025-nr01-angielska.pdf (22-deklaracjaw-a-ciwo-ciu-ytkowych-zawiasy-2025-nr01-angielska-10.pdf) Завантажити
-
EXL - INSTRUKCJA MONTAŻU.PDF (exl-instrukcja-monta-u.pdf) Завантажити
-
Badanie typu IFT - EXL 2 skrzydełkowy.pdf (badanie-typu-ift-exl-2-skrzyde-kowy.pdf) Завантажити
-
REGULACJA AXL i EXL - 2 SKRZ.pdf (regulacja-axl-i-exl-2-skrz.pdf) Завантажити
RAL 7016
Доступні кольори завіси
RAL 7016
RAL 7021
RAL 7024
RAL 9005
RAL 8077
RAL 8019
RAL 8017
RAL 8003
1036W
RAL 9001
RAL 9010
RAL 9016
RAL 7035
RAL 9006
SILVER
TYTAN W9
W3 GOLD
W4 GOLD
RAL
Сублімація
Золотий дуб
Темний горіх
Доступні кольори матеріалу / заглушки
Чорний пластик
Білий матеріал
Увага!
Представлені кольори є наочними і можуть незначно відрізнятися від реальних.
Вигляд залежить, наприклад, від параметрів монітора або друку.
Розміри:
 |
| P - значення фальця при нульовому положенні завіси: |
| EXL 17.. - 17 мм |
| EXL 19.. - 19 мм |
| EXL 22.. - 22 мм |
| EXL 24.. - 24 мм |
Розмітка просвердлених отворів:
 |
свердління Ø5 через сталеву арматуру |
 |
свердління Ø5 на глибину 10 мм (зазвичай лише через матеріал для армування) |
 |
вимірювання відстані свердління для даної системи визначено індивідуально для кожної системи, щоб свердління проходило з повним армуванням, а не, наприклад, у його стінці або за ним. Це значення також використовується для розміщення ручного шаблону для свердління отворів у профілях на відповідній дистанції. |
Регулювання:
