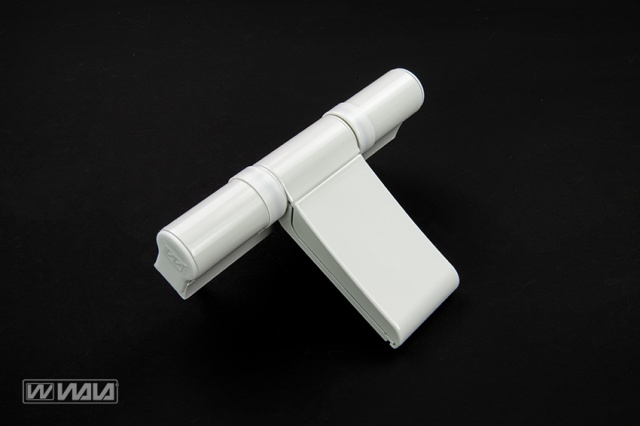

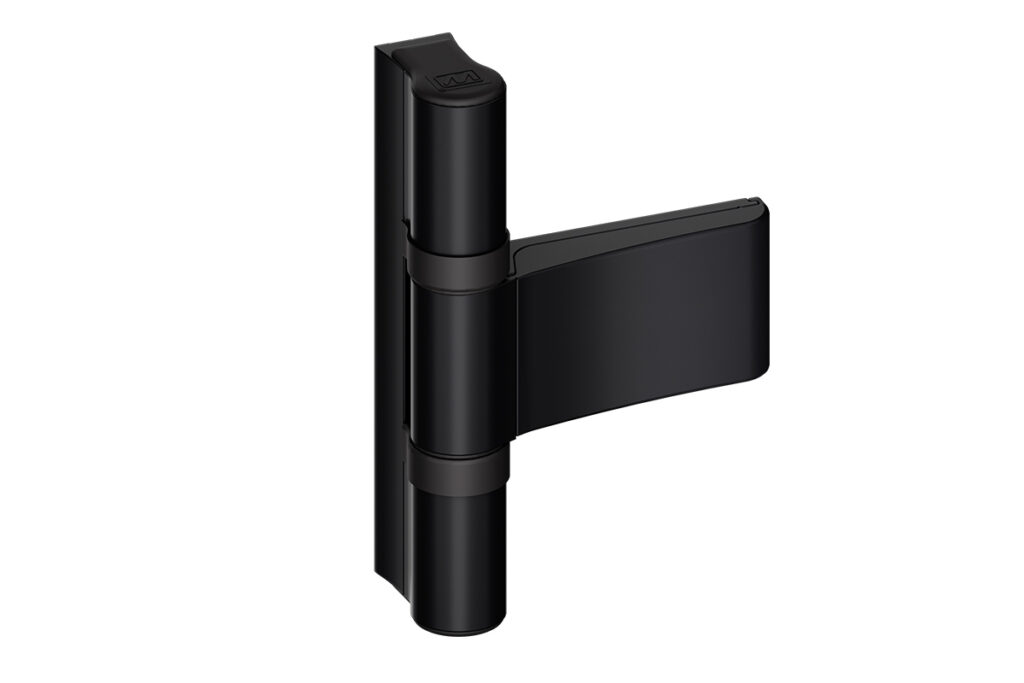

EXL 3-секційна
Тип: EXL 3-секційна – ПВХ
Максимальне граничне навантаження: 160 kg
Можливість використання у протипожежних дверях: ні
Інше:
-
Самостійне та плавне регулювання у 3-х напрямках
-
Швидкий і легкий монтаж
Код товару:
-
EXL 1710457X – алюмінієвий для фальця 17 мм
-
EXL 1910457X – алюмінієвий для фальця 19 мм
-
EXL 2210457X – алюмінієвий для фальця 22 мм
-
EXL 2410457X – алюмінієвий для фальця 24 мм
Встановлення та регулювання:
Файли
-
REGULACJA AXL i EXL - 3 SKRZ.pdf (regulacja-axl-i-exl-3-skrz.pdf) Завантажити
-
Instrukcja montażu - AXL 3skrzydełkowy - Powłoki galwaniczne.pdf (instrukcja-monta-u-axl-3skrzyde-kowy-pow-oki-galwaniczne-1.pdf) Завантажити
RAL 7016
Доступні кольори завіси
RAL 7016
RAL 7021
RAL 7024
RAL 9005
RAL 8077
RAL 8019
RAL 8017
RAL 8003
1036W
RAL 9001
RAL 9010
RAL 9016
RAL 7035
SILVER
RAL 9006
W3 GOLD
W4 GOLD
RAL
TYTAN W9
Золотий дуб
Темний горіх
Сублімація
Чорний пластик
Білий матеріал
Увага!
Представлені кольори є наочними і можуть незначно відрізнятися від реальних.
Вигляд залежить, наприклад, від параметрів монітора або друку.
Розміри:
 |
| P - значення фальцю при нульовому положенні завіси: |
| EXL 17.. - 17 мм |
| EXL 19.. - 19 мм |
| EXL 22.. - 22 мм |
| EXL 24.. - 24 мм |
Розмітка просвердлених отворів:
 |
свердління Ø5 через сталеву арматуру |
 |
свердління Ø5 на глибину 10 мм (зазвичай тільки через матеріал для армування) |
 |
вимірювання відстані свердління для даної системи визначено індивідуально для кожної системи, щоб свердління проходило з повним армуванням, а не, наприклад, у його стінці або за ним. Це значення також використовується для розміщення ручного шаблону для свердління отворів у профілях на відповідній відстані. |
Регулювання:
