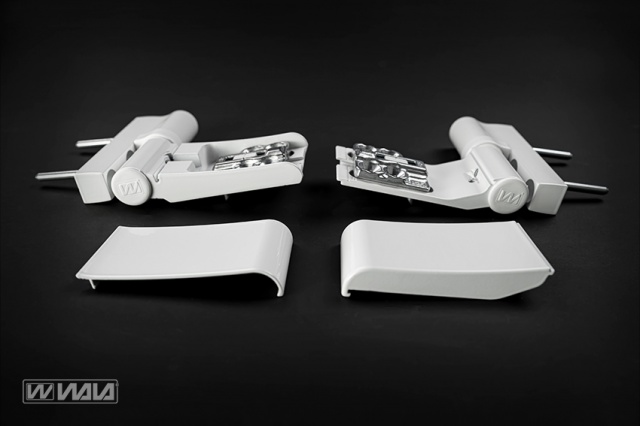

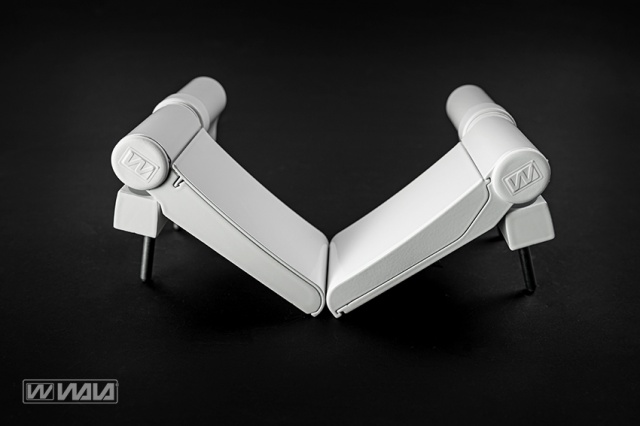

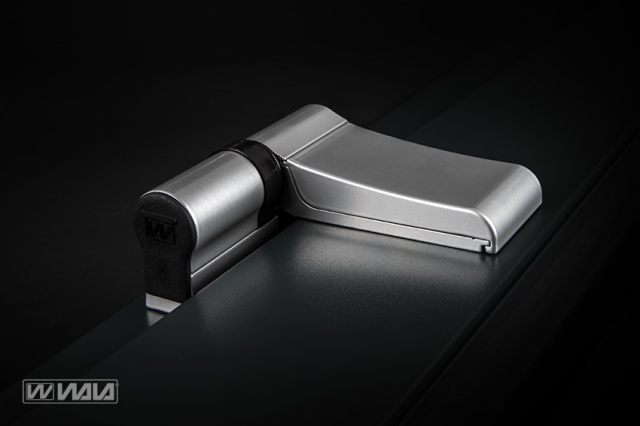

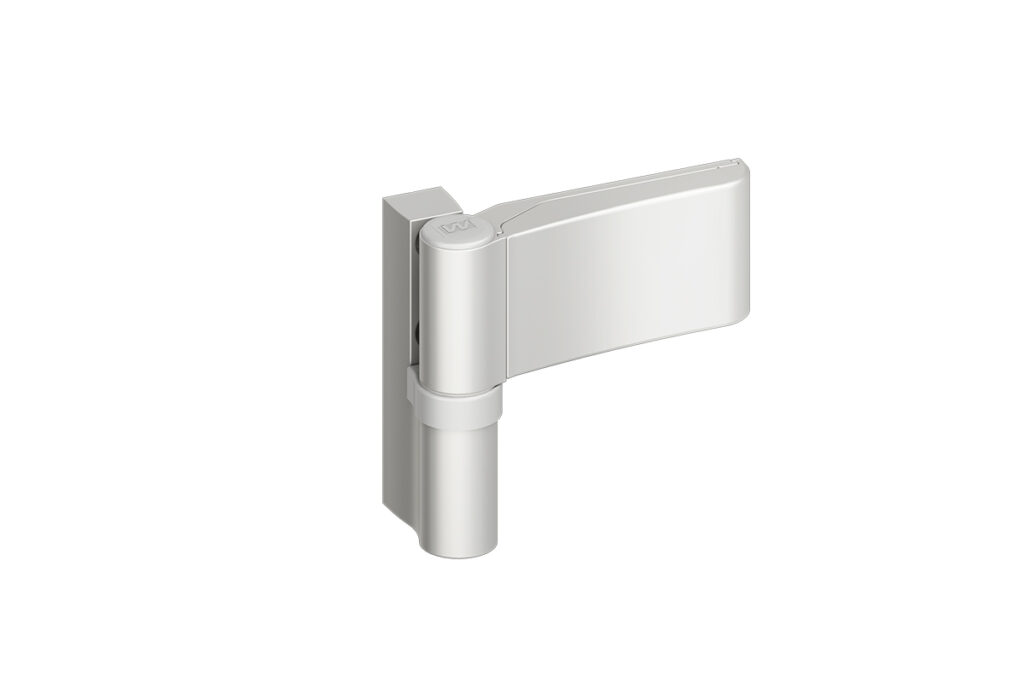

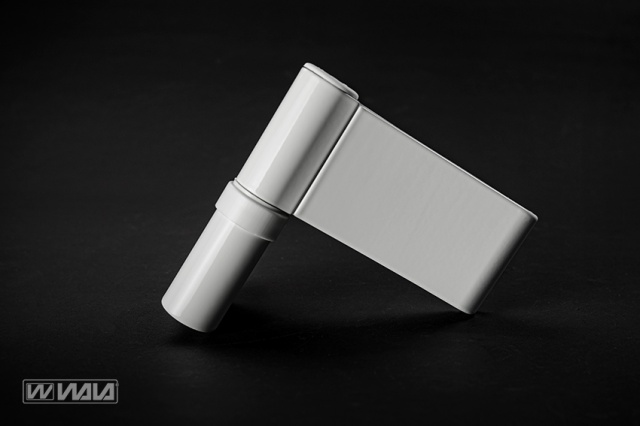

EXM 2-секційна
ТИП: EXM 2-секційна – ПВХ
Максимальне граничне навантаження: 120 kg
Можливість використання у протипожежних дверях: ні
Інше:
-
самостійне та плавне регулювання у 3-х напрямках
-
швидкий і легкий монтаж
-
сертифікований виріб
Класифікація завіси EXM WG EN 1935:2002 + EN 1935:2002/AC:2003
для використання на дверях аварійного виходу
|
|
|
|
|
|
|
|
|
| 4 | 7 | 6 | 0 | 1 | 4 | 1 | 13 |
.jpg) |
категорія використання (1-4) |
.jpg) |
міцність (3,4,7) |
.jpg) |
маса тестових дверей (0-7) |
.jpg) |
вогнестійкість (0,1) |
.jpg) |
безпека використання (1) |
.jpg) |
антикорозійна стійкість (0-4) |
.jpg) |
стійкість до зламу (0,1) |
.jpg) |
клас завіси (1-14) |
Файли
-
22 - DeklaracjaWłaściwościUżytkowych-Zawiasy-2025-nr01-angielska.pdf (22-deklaracjaw-a-ciwo-ciu-ytkowych-zawiasy-2025-nr01-angielska-9.pdf) Завантажити
-
EXM INSTRUKCJA MONTAŻU.pdf (exm-instrukcja-monta-u.pdf) Завантажити
-
EXM INSTRUKCJA REGULACJI.PDF (exm-instrukcja-regulacji.pdf) Завантажити
-
AXM EXM HINGES for PVC.pdf (axm-exm-hinges-for-pvc-1.pdf) Завантажити
-
Badanie typu IFT - EXM 2 skrzydełkowy.pdf (badanie-typu-ift-exm-2-skrzyde-kowy.pdf) Завантажити
RAL 7016
Доступні кольори завіси
RAL 7016
RAL 7021
RAL 7024
RAL 9005
RAL 8077
RAL 8019
RAL 8017
RAL 8003
1036W
RAL 9001
RAL 9010
RAL 9016
RAL 7035
RAL 9006
SILVER
TYTAN W9
W3 GOLD
W4 GOLD
RAL
Сублімація
Золотий дуб
Темний горіх
Доступні кольори матеріалу / заглушки
Чорний пластик
Білий матеріал
Увага!
Представлені кольори є наочними і можуть незначно відрізнятися від реальних.
Вигляд залежить, наприклад, від параметрів монітора або друку.
Розміри:
 |
 |
| P - значення фальцю при нульовому положенні завіси: |
Фальць 20 мм, 22 мм, 24 мм виконаний за допомогою пластикової розпірної шайби. |
| EXM 17.. - 17 мм (14 - 20 мм) | |
| EXM 19.. - 19 мм (16 - 22 мм) | |
| EXM 21.. - 21 мм (18 - 24 мм) |
Розмітка просвердлених отворів:
 |
свердління Ø5 через сталеву арматуру |
 |
свердління Ø5 на глибину 10 мм (зазвичай тільки через матеріал для армування) |
 |
вимірювання відстані свердління для даної системи визначено індивідуально для кожної системи, щоб свердління проходило з повним армуванням, а не, наприклад, у його стінці або за ним. Це значення також використовується для розміщення ручного шаблону для свердління отворів у профілях на відповідній дистанції. |
Регулювання:
