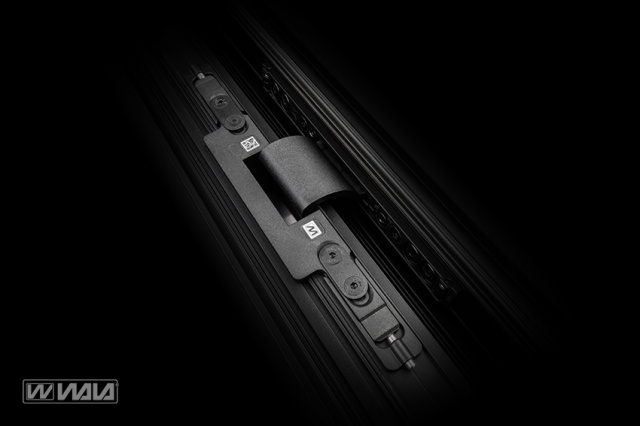

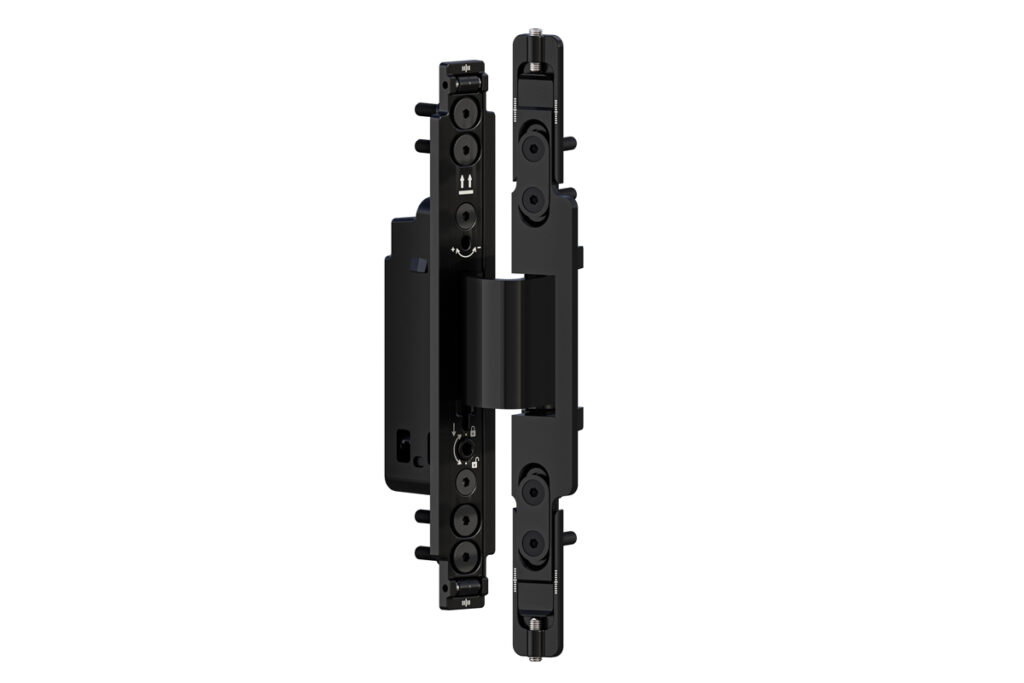

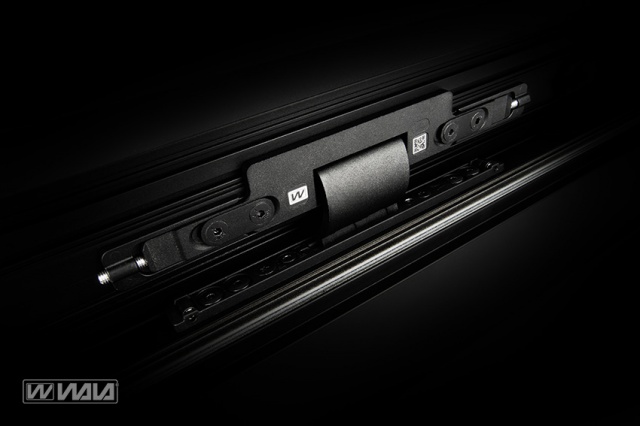

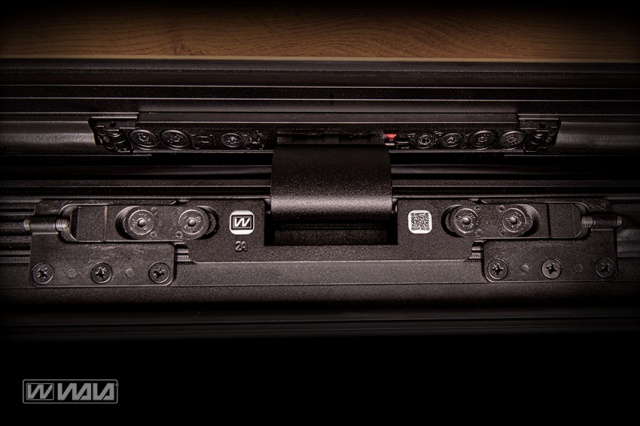

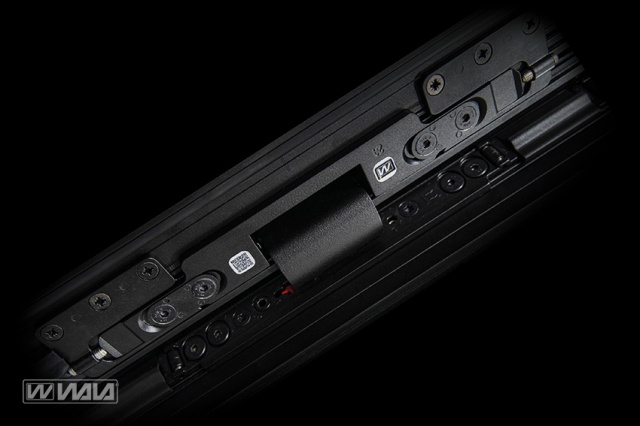

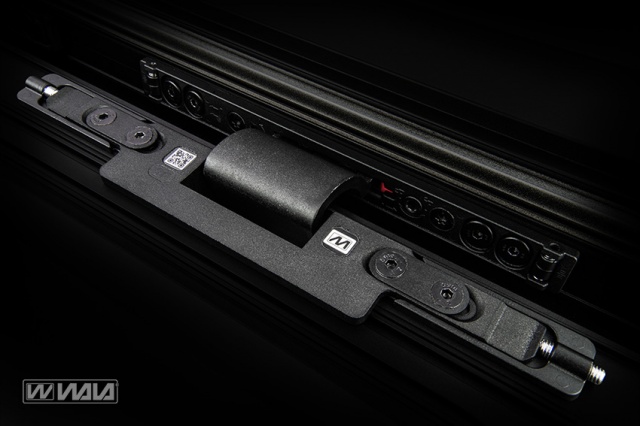

ПРИХОВАНА ПЕТЛЯ WU-1R WU-1RE

МАКСИМАЛЬНЕ ДОПУСТИМЕ НАВАНТАЖЕННЯ: 120 кг МОЖЛИВІСТЬ ВИКОРИСТАННЯ В ПРОТИПОЖЕЖНИХ ДВЕРЯХ: ні ІНШЕ: - самостійне та плавне регулювання в 3-х напрямках - швидкий та легкий монтаж - сертифіковане виріб WU-1R - ХАРАКТЕРИЗУЄТЬСЯ ДУЖЕ ПРОСТИМ І ШВИДКИМ ПРОЦЕСОМ ЗБИРАННЯ ДВЕРНОГО ПОЛОТНА З КОРОБКОЮ Як випливає з назви, приховані петлі непомітні на перший погляд. Вони мають зовсім іншу конструкцію, ніж стандартні накладні або роликові петлі. Встановлення прихованих петель вимагає спеціальної обробки як рами, так і стулки. Але для цього створені спеціальні шаблони, які точно позначають необхідну обробку. Петлі монтуються у так званому пазі дверей (всередині рами та полотна). Це створює ефект однорідної гладкої поверхні. Коли двері закриті, петлі не видно ні зсередини, ні зовні. Ми можемо побачити їх лише відкривши дверне полотно.

4 7 6 0 1 4 1 13

	категорія використання (1-4)
	міцність (3,4,7)
	маса тестових дверей (0-7)
	вогнестійкість (0,1)
	безпека експлуатації (1)
	стійкість до корозії (0-4)
	стійкість до злому (0,1)
	клас петлі (1-14)

ПЕТЛЯ ОДНОРЯДНА ПРИХОВАНА - WU-1R ELECTRO

ІНФОРМАЦІЯ:

немає видимого, непривабливого введення кабелю,
можливість підключення кабелів після встановлення петлі завдяки оглядовим отворам,
забезпечення безперервності монтажного з'єднання, виключення мікроконтактів.

Кабель:

Helukabel 18089 tronic 6x0,5

Петля WU-1RE з кабельним вводом не є несучим елементом (не підлягає розрахункам у ваговій таблиці).

Файли для завантаження

ПРАВИЛА ВИКОРИСТАННЯ ДВЕРНОЇ ФУРНІТУРИ

Умови використання - дверні петлі RU

Умови використання - дверні петлі EN

ДЕКЛАРАЦІЇ ДІЯЛЬНОСТІ

Декларація про характеристики - Петлі EN

ІНСТРУКЦІЯ З МОНТАЖУ WU1R

ІНСТРУКЦІЯ З РЕГУЛЮВАННЯ WU1R

ІНСТРУКЦІЯ З УСТАНОВКИ WU1R MB45

WU1R ELECTRO - ПОСІБНИК ЗІ ЗБІРКИ

ІНСТРУКЦІЯ З ДЕМОНТАЖУ WU1R

Стандартні випробування IFT - прихована петля WU-1R

ПРИХОВАНА ПЕТЛЯ WU-1R WALA - ВІС ОБЕРТАННЯ

WU-1R - Інформаційна картка про товар - приховані петлі EN
