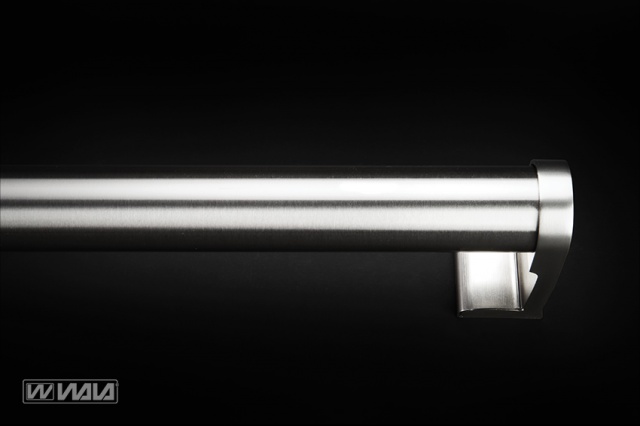

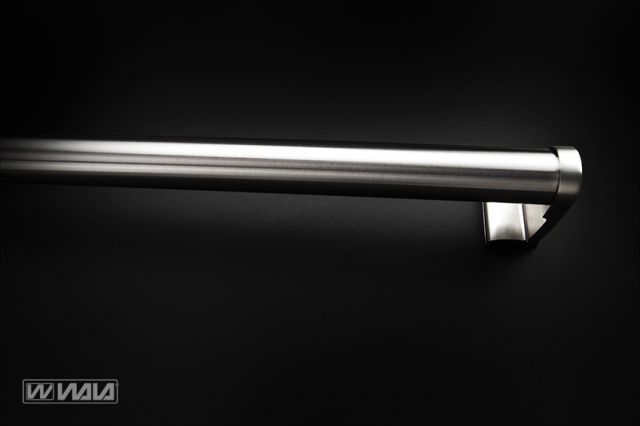

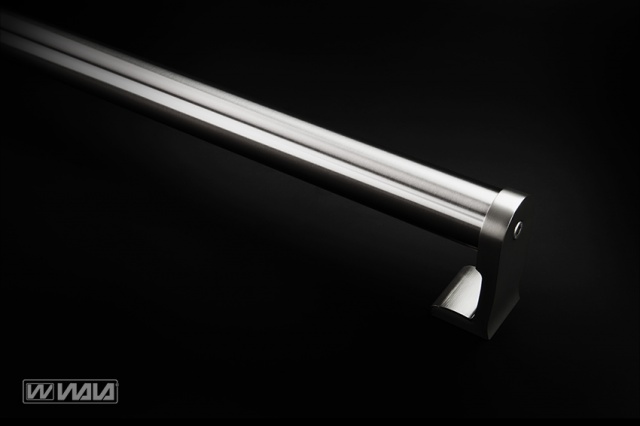

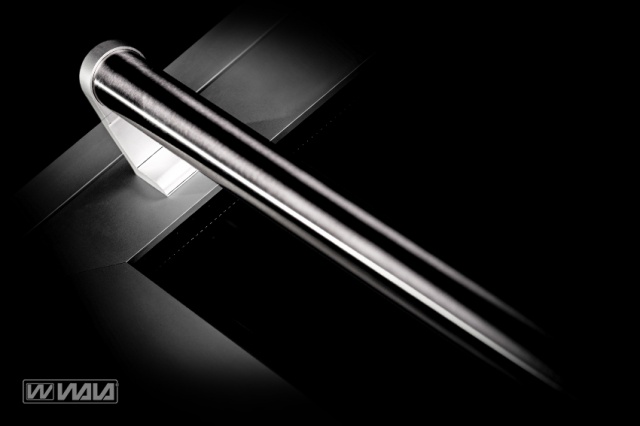

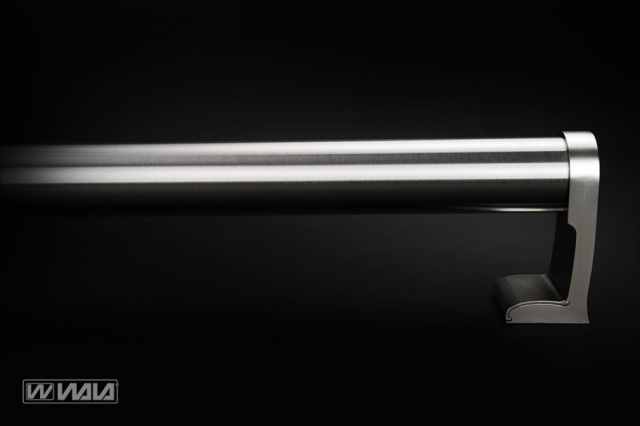

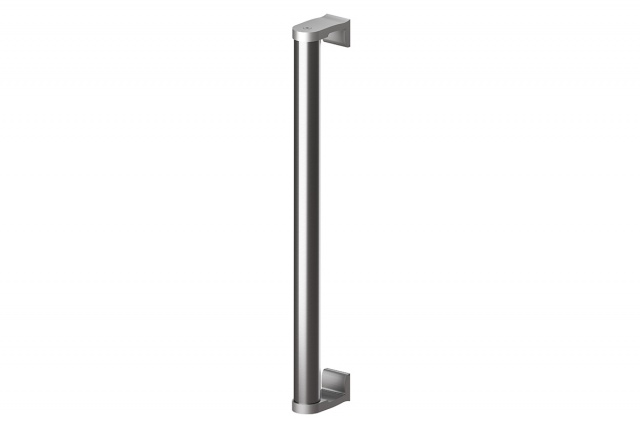

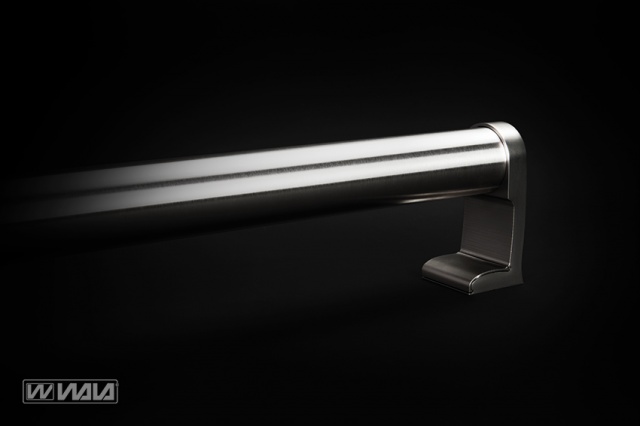

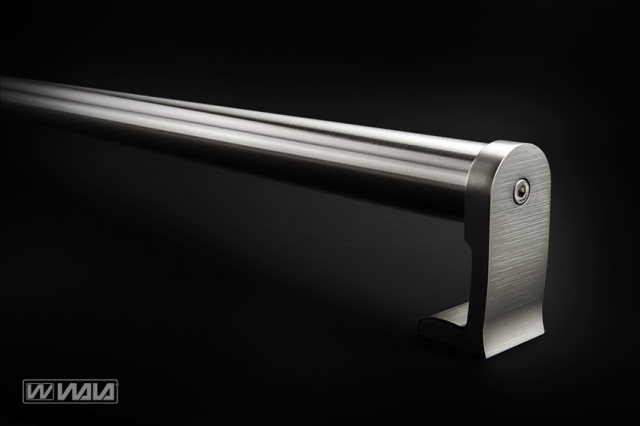

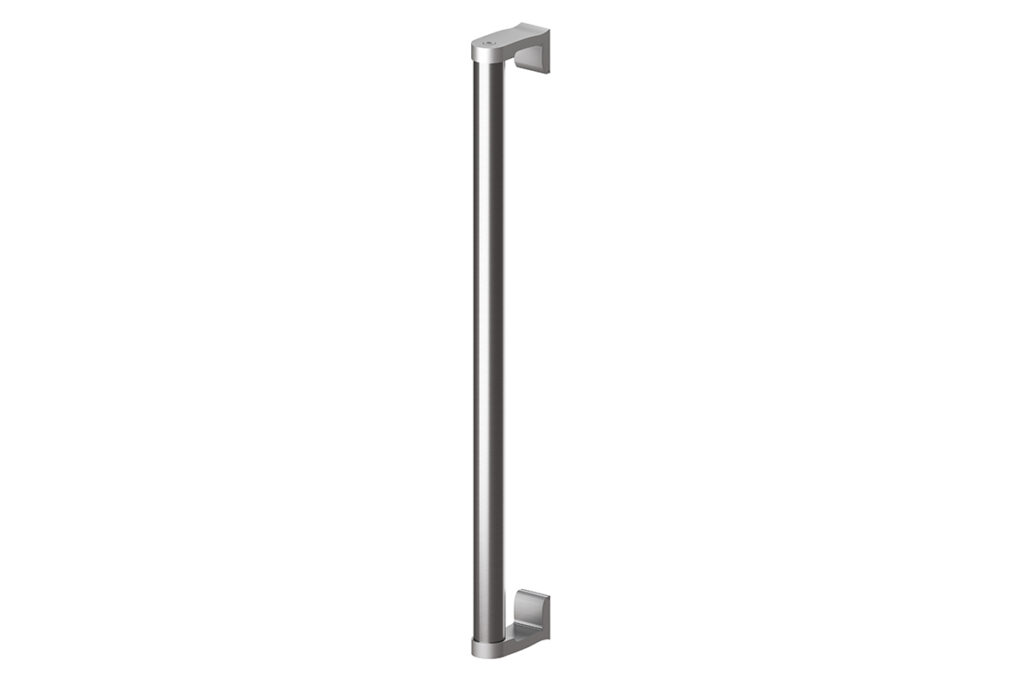

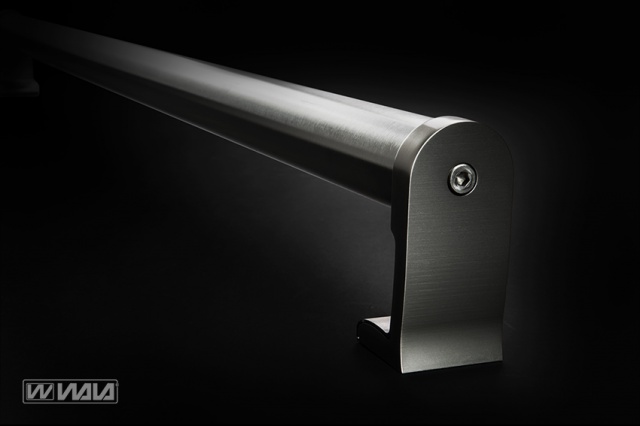

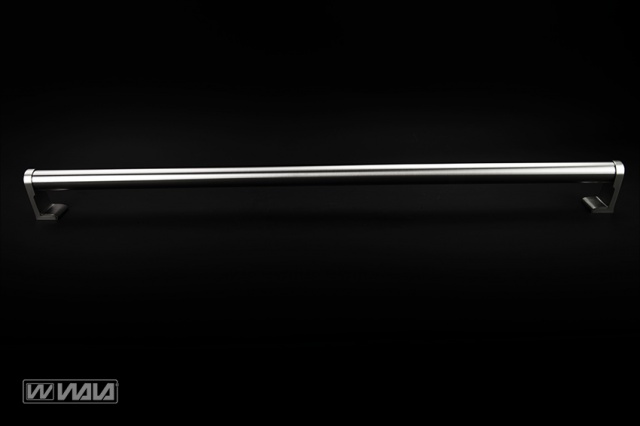

РУЧКА Z1 Ø30 u Ø40
ОПИС
МАТЕРІАЛ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
ТИП: Ручки Z1 Ø30 і Ø40
Для ручок Ø30, довжина яких перевищує 1200 мм для сталі або 1100 мм для алюмінію, ми рекомендуємо використовувати додаткову третю вісьову опору.
Для ручок Ø40, довжина яких перевищує 2300 мм, ми рекомендуємо використовувати додаткову третю вісьову опору.
The translation into Ukrainian was generally straightforward, with a focus on preserving the original meaning and style. One challenge was the use of the term "вісьовa опора" (bearing support) instead of the more common "підшипникова опора" to maintain consistency with the technical terminology used in the original text.
.jpg) |
.jpg) |
| Ø30 | Ø40 |
СТАЛЬ 304
ТРУБА РУЧКА
СТАЛЬ 304
СТАЛЬ 316
ШЛИФОВАННЫЙ (cтандартний)
ПОЛІРОВАНИЙ
ПІСКОСТРУМИННА ОБРОБКА (макс. 1000 мм)
ОСНОВИ РУЧОК
АЛЮМІНІЙ
RAL 7016
RAL 7021
< /div>
RAL 7024
RAL 9005
RAL 8077
RAL 8019
RAL 8017
RAL 8003
1036W
RAL 9001
RAL 9010
RAL 9016
RAL 7035
< УВАГА! Представлені кольори є орієнтовними і можуть незначно відрізнятися від реальних. Вигляд залежить, наприклад, від параметрів монітора або друку.
 |
 |
| став | став |
 |
 |
| РОЗМІРИ | |||||||
| ДОВЖИНА L | ІНТЕРВАЛ X |
ДОВЖИНА ТРУБКИ H< /p> |
Ø30 | Ø40 | |||
| 304 | 316 | 304 | 316 | ||||
| 1000 | 952 | 985 | ✓ | ✓ | ✓ | ✓ | |
| 1200 | 1152 | 1185 | ✓ | ✓ | ✓ | ✓ | |
| 2100 | 2052 | 2085 | ○ | ○ | ✓ | ✓ | |
| 2300 | 2252 | 2285 | ○ | ○ | ✓ | ✓ | |
| 2500 | 2452 | 2485 | ○ | ○ | ✓ | ✓ | |
| max 1200 | max 1152 | max 1185 | ● | ● | ● | ● | |
| 1201-2500 | 1153-2452 | 1186-2485 | ○ | ○ | ● | ● | |
✓ - стандартний товар
● - товар на замовлення
○ - товар недоступний
Для ручок діаметром 30 мм, довжина яких перевищує 1200 мм для сталі або 1100 мм для алюмінію, ми пропонуємо використовувати додаткову третю осьову опору. Для ручок діаметром 40 мм, довжина яких перевищує 2300 мм, ми пропонуємо використовувати додаткову третю осьову опору.
