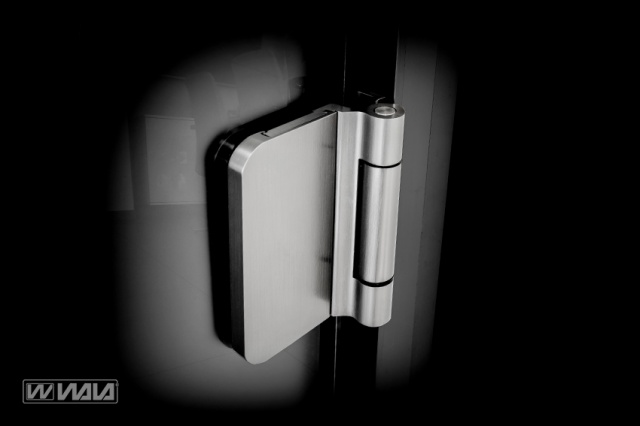

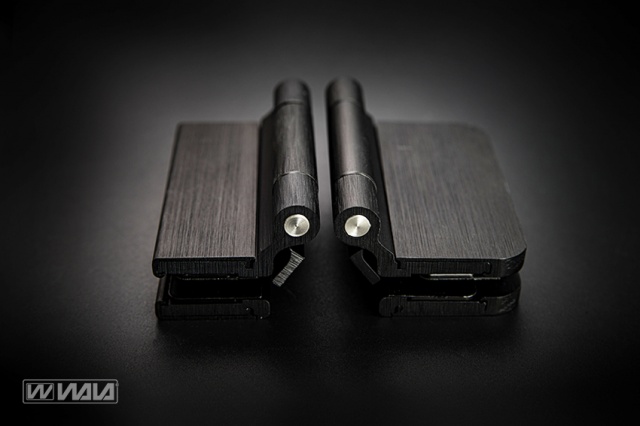

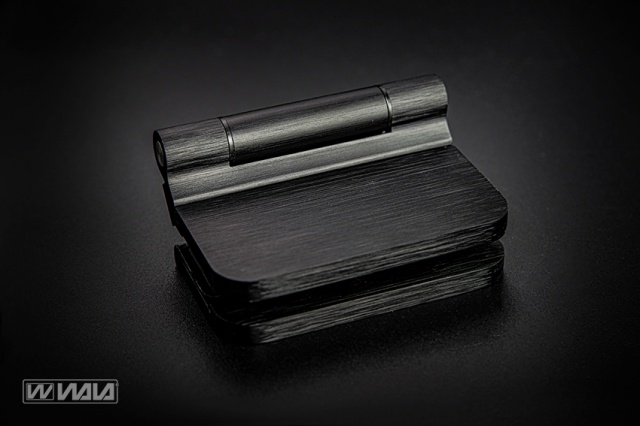

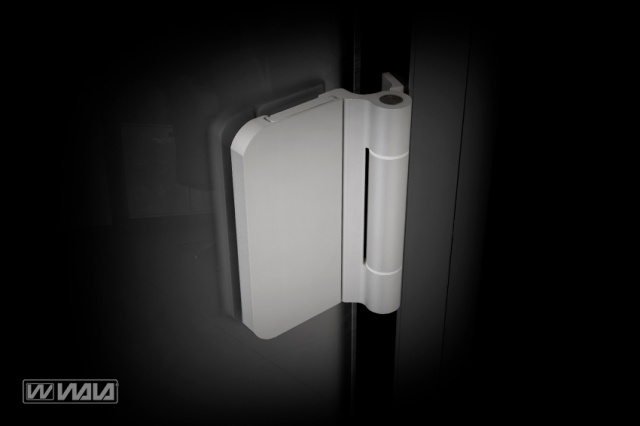

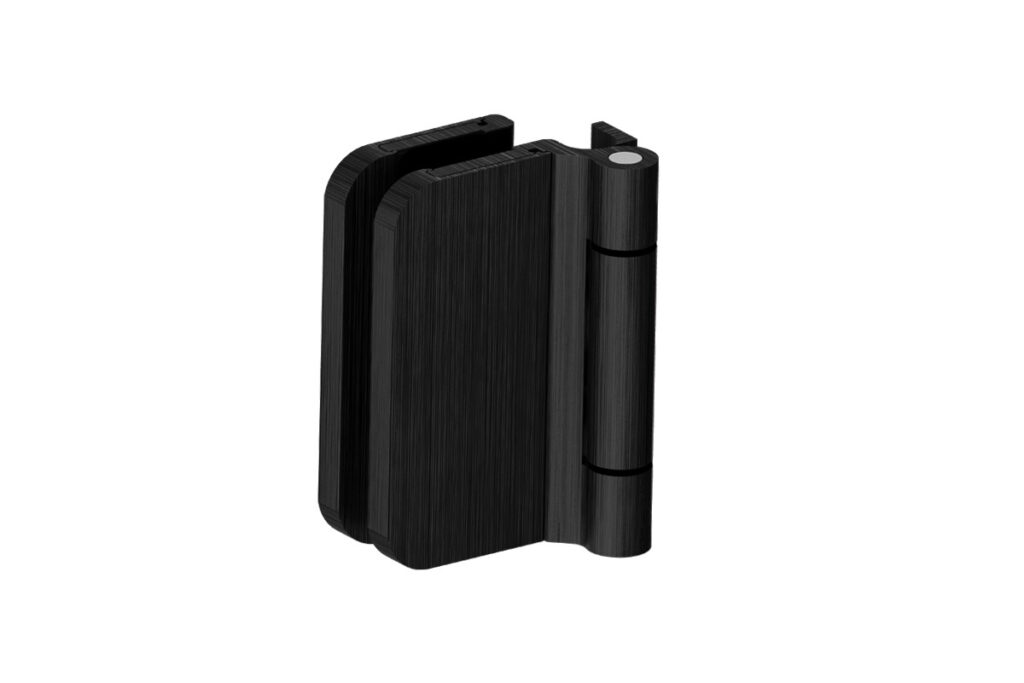

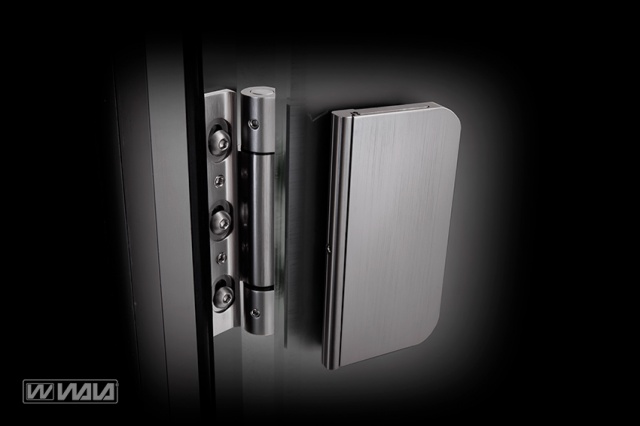

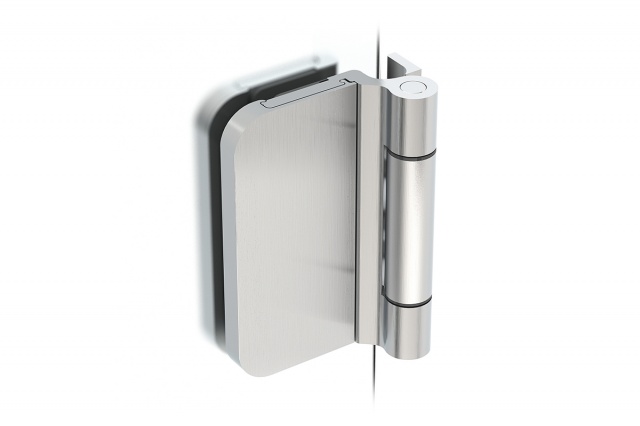

WTB (З круглою товстою кришкою)
Тип: WTB для дверей зі скла (З круглою товстою кришкою)
\n
Максимальне гранічне навантаження: 90 кг
\n
Можливість використання у протипожежних дверях: ні
\n
Інше:
\n
- \n
- \n
швидкий і легкий монтаж
\n
\n
\n
Код товару:
\n
- \n
- WTB 8010441X
\n
\n
Класифікація завіси WT WG EN 1935:2002 + EN 1935:2002/AC:2003
\n
Для використання на дверях аварійного виходу
\n
| \n
\n |
\n
\n |
\n
\n |
\n
\n |
\n
\n |
\n
\n |
\n
\n |
\n
\n |
| 4 | 7 | 5 | 0 | 1 | 4 | 0 | 12 |
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/11.jpg\")
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/22.jpg\")
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/33.jpg\")
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/44.jpg\")
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/55.jpg\")
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/66.jpg\")
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/77.jpg\")
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/88.jpg\")
\n
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/1(2).jpg\") |
категорія використання (1-4) |
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/2(2).jpg\") |
міцність (3,4,7) |
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/3(2).jpg\") |
маса тестових дверей (0-7) |
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/4(2).jpg\") |
вогнестійкість (0,1) |
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/5(2).jpg\") |
безпека використання (1) |
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/6(2).jpg\") |
антикорозійна стійкість (0-4) |
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/7(2).jpg\") |
стійкість до зламування (0,1) |
![\"\"](\"https://www.wala.pl/ufiles/files/Zawiasy/8(2).jpg\") |
клас завіси (1-14) |
\n
\n
\n
\n
\n
\n
![\"\"](\"https://www.wala.pl/gfxi/pdf.jpg\" "\\"\\"")
\n
\n
\n
\n
\n
\n
\n
\n
Файли
-
Zasady użytkowania - Zawiasy drzwiowe RU.pdf (zasady-u-ytkowania-zawiasy-drzwiowe-ru-19.pdf) Завантажити
-
Zasady użytkowania - Zawiasy drzwiowe EN.pdf (zasady-u-ytkowania-zawiasy-drzwiowe-en-19.pdf) Завантажити
-
Raport z badań - Zawias do tafli szklanej.pdf (raport-z-bada-zawias-do-tafli-szklanej-5.pdf) Завантажити
-
ZAWIAS WT - INSTRUKCJA MONTAZU.PDF (zawias-wt-instrukcja-montazu-5.pdf) Завантажити
-
HINGES for glass door.pdf (hinges-for-glass-door-5.pdf) Завантажити
RAL 7016
Доступні кольори завіси
RAL 7016
RAL 7021
RAL 7024
RAL 9005
RAL 8077
RAL 8019
RAL 8017
RAL 8003
1036W
RAL 9001
RAL 9010
RAL 9016
RAL 7035
RAL 9006
SILVER
Природний анод
Нержавіюче покриття
W3 GOLD
W4 GOLD
RAL
C-35 Чорний анод F40
Доступні кольори матеріалу / заглушки
Чорний пластик
Білий матеріал
Увага!
Представлені кольори є наочними і можуть незначно відрізнятися від реальних.
Вигляд залежить, наприклад, від параметрів монітора або друку.
Загальні розміри:
Регулювання шарніра:
Обробка віконного скла:
 |
| GR -Товщина скла: 8 - 12 мм |
 |
|
Обробка віконного скла |
| СЛОТ A [мм] | РОЗМІР У СКЛІ [мм] |
| 4 | 34,5 ± 0,2 |
| 4,5 | 34,0 ± 0,2 |
| 5 | 33,5 ± 0,2 |
| 5,5 | 33,0 ± 0,2 |
| 6 | 32,5 ± 0,2 |
| 6,5 | 32,0 ± 0,2 |
| 7 | 31,5 ± 0,2 |
| 7,5 | 31,0 ± 0,2 |
| 8 | 30,5 ± 0,2 |
Обробка алюмінієвого профілю:
 |
 |
|
Обробка алюмінієвого профілю (набір для кріплення дюбелів) |
Обробка алюмінієвого профілю (набір для кріплення заклепкових гайок) |
